靜止扭矩傳感器應用先進制造工藝，功能全面
作者來源:admin 發表時間：2022-10-25
導讀：靜止扭矩傳感器由兩個主要部件組成： 一個不銹鋼軸，尺寸合適的扭矩，和第二個金屬環，它緊緊地安裝在軸上。雖然環看起來是普通鋼，但實際上它是一種特殊的鈦鎳材料，具有磁彈

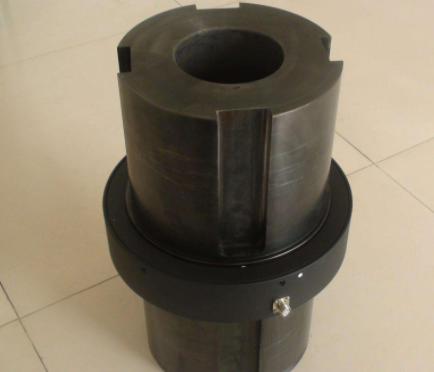

靜止扭矩傳感器由兩個主要部件組成：
一個不銹鋼軸，尺寸合適的扭矩，和第二個金屬環，它緊緊地安裝在軸上。雖然環看起來是普通鋼，但實際上它是一種特殊的鈦鎳材料，具有磁彈性。
磁彈性材料通常被稱為偽磁鐵。靜止時，它們不產生外部磁場，但一旦它們的形狀通過施加應力而發生形狀變化，它們的磁特性就會發生變化，從而產生一個強度與施加應力成正比的磁場。
磁彈性材料的磁環是周向磁化的。在沒有施加扭矩的情況下，磁場完全包含在環內。然而，當扭矩施加到軸上時，磁場在環內扭曲，磁力線與環表面相交，與施加的扭矩成比例。
磁力的大小是通過磁通門磁強計(FMG)來測量的，它是電子封裝的一個組成部分。FMG測量力并將其轉換為電信號，不需要的外部磁場被外殼屏蔽。
技術特點：
電阻應變式原理，精度高，性能穩定可靠；
信號輸出可任意選擇；
低量程扭矩測量，安裝使用方便；
一端為鍵（通槽）連接，一端為法蘭盤連接；
適用于靜態、非連續旋轉的扭矩力值測；
原理
利用電阻應變片變形時其電阻也隨之改變的原理工作。主要由彈性元件、電阻應變片、測量電路和傳輸電纜4部分組成。電阻應變片貼在彈性元件上，彈性元件受力變形時，其上的應變片隨之變形，并導致電阻改變。測量電路測出應變片電阻的變化并變換為與外力大小成比例的電信號輸出。電信號經處理后以數字形式顯示出被測物的質量。
扭矩測量在緊固件和其他應用中的重要性和有用性多年來一直得到認可，但過去的挑戰是在制造環境中準確和經濟地監測和測量扭矩。
雖然應變式扭矩傳感器提供高精度，但其高成本和體積龐大的特點限制了其主要用于研發實驗室和質量保證測試，以驗證標準。此外，此類傳感器需要較高的維護水平，因此不適合大規模集成到制造系統中。
已嘗試用低成本的方法在制造環境中控制扭矩，包括非直接系統，例如，監測電力消耗的變化。但這種方法通常分辨率很低，不夠精確，無法發揮作用。
新的靜止扭矩傳感器滿足了傳感器在制造環境中使用的挑戰，現在可以直接設計成生產設備。他們的成本高達60%比類似的應變計方法。新傳感器的精度在滿量程的0.5%以內，相比之下，應變計的單位成本幾乎是滿量程的5倍，并且它們具有緊湊的尺寸和堅固的結構。
靜止扭矩傳感器應用先進的制造工藝，將應變電橋直接制作彈性體上。由于不用傳統的膠粘工藝，顯著改善了傳感器的長期穩定性及抗蠕變特性。并被廣泛應用于試驗機、靜止扭矩檢測等測試系統中，得到用戶的贊譽。
