正確安裝，才能讓扭矩傳感器精度不受影響
作者來源:admin 發表時間：2022-10-25
導讀：由于扭矩傳感器的精度比較高，通常為0.2級及以上的轉矩轉速傳感器，但在實際測量工作中，除了扭矩標準機自身的不確定度之外，影響扭矩傳感器測量結果的另外一個重要因素則是傳

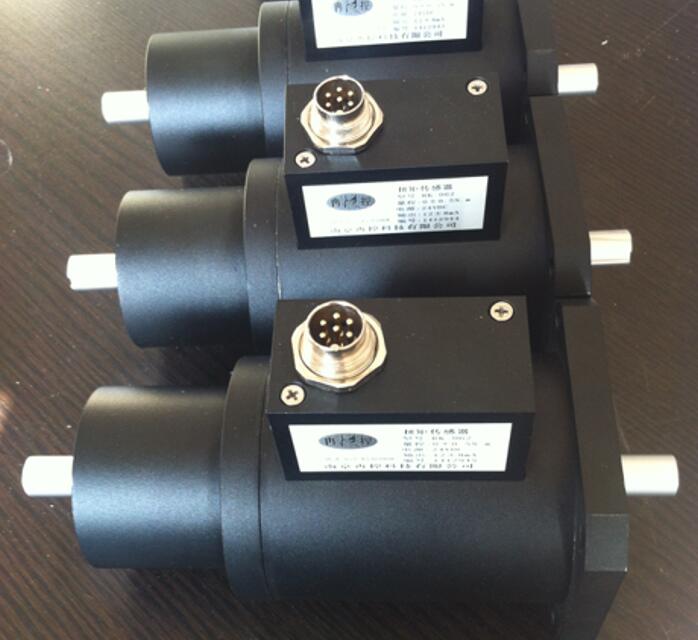

扭矩傳感器的測量原理是將專用的測扭應變片用應變膠粘貼在被測彈性軸上并組成應變橋，向應變橋提供電源即可測得該彈性軸受扭的電信號。將該應變信號放大后，經過壓/頻轉換，變成與扭應變成正比的頻率信號。本系統的能源輸入及信號輸出是由兩組帶間隙的特殊環型變壓器承擔的，因此實現了無接觸的能源及信號傳遞功能。(虛線內為旋轉部分)
原理結構
在一段特制的彈性軸上粘貼上專用的測扭應片并組成變橋，即為基礎扭矩傳感器；
在軸上固定著：
(1)能源環形變壓器的次級線圈；
(2)信號環形變壓器初級線圈；
(3)軸上印刷電路板，電路板上包含整流穩定電源、儀表放大電路、V/F變換電路及信號輸出電路。
由于扭矩傳感器的精度比較高，通常為0.2級及以上的轉矩轉速傳感器，但在實際測量工作中，除了扭矩標準機自身的不確定度之外，影響扭矩傳感器測量結果的另外一個重要因素則是傳感器與扭矩標準機之間的連接質量，特別是對高精度扭矩傳感器的校準中在不考慮扭矩標準機自身的不確定度時，連接質量的優劣將直接影響測量結果的準確度。在現有扭矩傳感器測量方法中，通常都是將傳感器串接入扭矩標準機中進行校準，故而在校準過程中不可避免要出現連接質量可靠與否的問題。
在以往為了保證連接安裝的穩定性和牢固性，通常會采用剛性連接方式來安裝，此種方式在裝卸方面為檢測人員帶來諸多不便，加上加工零部件的加工精細度和配合間隙的存在，在實際測量過程中使得測量軸系之間的同軸度發生較大的變化，將嚴重影響測量結果的準確性。雖然此種缺陷可以通過激光對中裝置減少誤差，但是受各種因素的影響以及人為安裝水平的差異，扭矩傳感器在實際受載過程中，同軸度仍然是計量過程中較大的不確定度影響因素 。
