位移傳感器安裝使用之前，先看這份說明書

分享到：

作者來源:admin 發表時間：2022-10-25

導讀：位移傳感器又稱為線性傳感器，在轉換過程中有許多物理量(例如壓力、流量、加速度等)常常需要先變換為位移，然后再將位移變換成電量。因此位移傳感器是一類重要的基本傳感器。

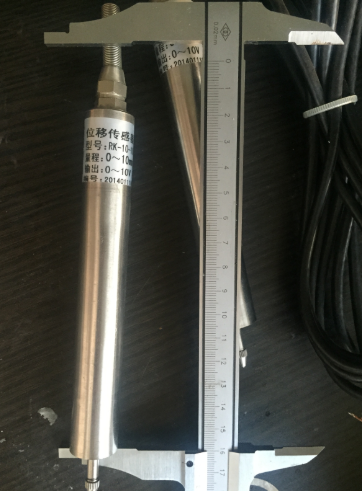

位移傳感器又稱為線性傳感器，在轉換過程中有許多物理量(例如壓力、流量、加速度等)常常需要先變換為位移，然后再將位移變換成電量。因此位移傳感器是一類重要的基本傳感器。在生產過程中，位移的測量一般分為測量實物尺寸和機械位移兩種。

電感式位移傳感器是一種屬于金屬感應的線性器件，接通電源后，在開關的感應面將產生一個交變磁場，當金屬物體接近此感應面時，金屬中則產生渦流而吸取了振蕩器的能量，使振蕩器輸出幅度線性衰減，然后根據衰減量的變化來完成無接觸檢測物體的目的。

電容式位移傳感器是一種非接觸電容式原理的精密測量儀器，具有一般非接觸式儀器所共有的無磨擦、無損磨和無惰性特點外，還具有信噪比大，靈敏度高，零漂小，頻響寬，非線性小，精度穩定性好，抗電磁干擾能力強和使用操作方便等優點。在國內研究所，高等院校、工廠和軍工部門得到廣泛應用，成為科研、教學和生產中一種不可缺少的測試儀器。

位移傳感器在安裝前，用戶不要擅自拆卸、改裝(包括撕去商標、在軸與殼體上進行加工、松動螵釘、轉動固緊環位置等)。位移傳感器在安裝過程中，應輕拿輕放，以免碰壞引出端;

1、以位移傳感器安裝凸臺定位，用螺釘、螺母或壓板固緊在金屬板上。在安裝傳感器時，嚴禁對軸、殼體進行車、鉆等加工，避免軸或殼體受到外界的沖擊力和壓力，軸的軸向和徑向不允許受到?jīng)_擊力和壓力(靜壓力應小于300n)。嚴禁松動傳感器上的螺釘，轉動固緊環位置。

2、出軸與其它機件聯接時應注意軸心線要保持在一直線上(包括工作狀態)，如軸心線有偏差存在，建議使用萬向接頭或波紋管等轉接件，以免傳感器出軸彎曲變形，損壞其他器件，從而影響使用。

3、應防止水滴、蒸氣、溶劑和腐蝕性氣體對位移傳感器的侵襲，防止金屬屑或其他粉末進入傳感器。

4、外部接線應焊接在引出端的腰槽處，盡量不要焊在引出端的頂部。焊接時應使用不大于45w電鉻鐵，焊接時間應小于5秒。在焊接及未冷卻透時不應拉動導線，以免電刷絲或整個引出端被拉出，甚至脫落。

了解位移傳感器的使用步驟，有利于延長傳感器的使用壽命：

一、鉆安裝孔

首先將油缸里的殘油清理干凈，用水進行沖洗最佳;在油缸上居中的平面上選擇鉆孔點，并且要考慮是否會與油缸里面部件相沖突; 用開孔器在選定鉆孔點鉆好固定點，開始鉆孔，鉆孔時要避免鐵屑進入油缸內部;當中心孔加工完成，根據傳感器墊片的孔位，選擇較小的鉆頭來加工固定孔;

二、傳感器截?cái)?/div>

首先量取油缸內部高度，得到數值H;將油缸內部高度H - 10mm = L(L為傳感器法蘭下端面到底部的高度);根據得到的L值，使用鋼鋸將多余的部分鋸斷即可;鋸斷之后，使用銼刀清理端面的細屑，保持端面平整、干凈，同時要將殘留在內外管間的鋁屑清理出來;將底部端子重新用螺絲固定，此時截?cái)嗖襟E結束;

三、標定

1、當傳感器被截?cái)嗪?，必須重新進行標定;

2、標定過程只與浸入液位高度、浸入介質相關，與油箱容積無關;

四、模擬輸出標定方法

傳感器標定前請確認該傳感器已與所配手持標定器(手持標定器說明見附錄1)相連，且打開標定器電源開關;同時準備好所需測量介質若干(該容器深度應大于傳感器量程范圍即可);

將傳感器固定，其底部浸入的高度為客戶所定零位的液體高度，靜置10秒，按下標定器零點標定按鈕，當燈閃過之后，表示零位標定成功，此時輸出0V或4mA(即零位輸出);

與步驟2類似，將傳感器浸入的高度與客戶所定的滿量程的液體高度對應，靜置10秒，按下標定器滿量程標定按鈕，當燈閃過之后，表示滿量程標定成功，此時輸出5V或10V、20mA(即滿位輸出);

當零位和滿量程均標定成功之后，可手持傳感器上下液位移動，可以看到顯示儀表隨液位變化相應的變化。

異常說明：

當傳感器持續輸出2.5V或5V、12mA時，表示傳感器標定異常;需斷電重啟后再進行標定。

五、數字輸出標定方法

傳感器標定前請確定已將傳感器通上電源，且將數字輸出線通過轉接器與電腦相連，并打開測試軟件(相關使用方法見軟件操作文檔);
