在購買扭矩傳感器時應該如何進行有效的選擇
作者來源:admin 發表時間：2022-10-25
導讀：扭矩傳感器的選擇，要根據被測對象轉矩的類型、使用場合的工況條件、被測對象的結構特點及測試部位、被測對象的轉速情況及額定轉矩值等進行選型。
扭矩傳感器的選擇，要根據被測對象轉矩的類型、使用場合的工況條件、被測對象的結構特點及測試部位、被測對象的轉速情況及額定轉矩值等進行選型。一般可注意以下6點：
1、如果測量對象是動態轉矩，例如測量電機的起動曲線、停止曲線以及各種工況的變化過程情況，應選擇具有模擬量輸出口，可以輸出模擬量的測量儀。
2、安裝使用方便：不同類型的傳感器有不同的安裝要求，例如磁電式轉矩傳感器的安裝必須嚴格對中，否則將使得傳感器彈性軸發生彎曲，產生附加誤差，而且安裝時水平安裝軸系沒有對中、會使得傳感器安裝不當。

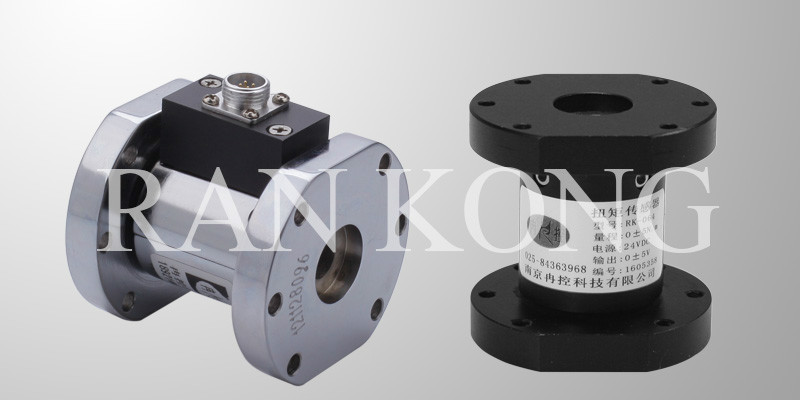

扭矩傳感器
3、盡量使用非接觸式信號傳輸方式。接觸式傳輸使用較多的滑環式，滑環容易磨損、需要經常清洗、安裝困難、信號測量準確性不高，而且測量旋轉轉矩時允許的測量速度受到很大限制。測量對象轉速較高時，必須使用無接觸式轉矩儀。
4、在試驗室場合使用，盡量選用精度較高的轉矩儀，精度等級不應該低于0.5級或1級；如果使用場合是工業現場，則必須選用可靠性高、結構簡單的轉矩儀，而精度不要求太高，精確度等級一般為1級、2級、3級即可。
5、盡量使用不介入式傳感器，在測量場合可以不斷開軸系。如果使用介入式傳感器，必須斷開軸系，彈性軸作為機器的一個部件介入整個傳動系統中，使用不方便。
6、轉矩傳感器量程的選擇方面，考慮到傳感器的精確度是按滿量程計算的，因此傳感器的量程對于被測的額定轉矩而言，既不能太大，以免實際測量時測量誤差太大。另一方面，傳感器的量程對被測對象而言，必須有充足的裕度。因此，如果被測轉矩有弦振現象，即在穩態轉矩上疊加弦振轉矩幅值，則傳感器的量程不大于被測轉矩的1.5倍；若測量的是動態轉矩，所選的傳感器量程一般應是額定轉矩的2倍以上。
