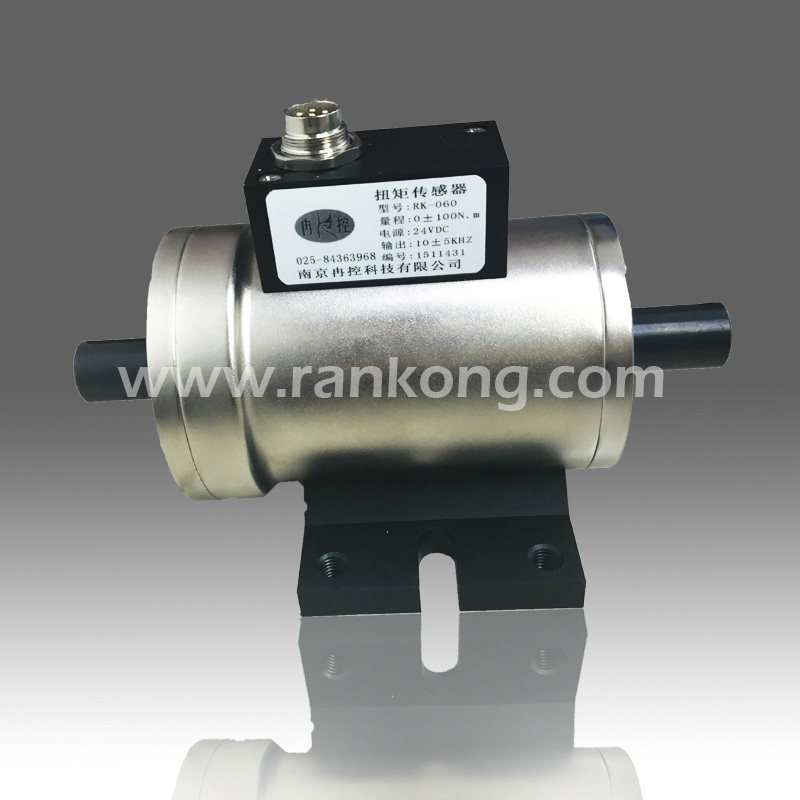

　　扭矩傳感器工作過程：

　　向傳感器提供±15V電源，激磁電路中的晶體振蕩器產生４００Hz的方波，經過TDA2030功率放大器即產生交流激磁功率電源，通過能源環形變壓器T1從靜止的初級線圈傳遞至旋轉的次級線圈，得到的交流電源通過軸上的整流濾波電路得到±５V的直流電源，該電源做運算放大器AD822的工作電源；由基準電源AD589與雙運放AD822組成的高精度穩壓電源產生±4.5V的精密直流電源，該電源既作為電橋電源，又作為放大器及V/F轉換器的工作電源。當彈性軸受扭時，應變橋檢測得到的mV級的應變信號通過儀表放大器AD620放大成1.５v±1v的強信號，再通過V/F轉換器LM131變換成頻率信號，通過信號環形變壓器T2從旋轉的初級線圈傳遞至靜止次級線圈，再經過傳感器外殼上的信號處理電路濾波、整形即可得到與彈性軸承受的扭矩成正比的頻率信號，該信號為TTL電平,既可提供給專用二次儀表或頻率計顯示也可直接送計算機處理。由于該旋轉變壓器動--靜環之間只有零點幾毫米的間隙，加之傳傳感器軸上部分都密封在金屬外殼之內，形成有效的屏蔽，因此具有很強的抗干擾能力。

　　扭矩傳感器主要的應用范圍：

　　1、可用于制造粘度計。

　　2、可用于過程工業和流程工業中。

　　3、可用于污水處理系統中的扭矩及功率的檢測。

　　4、濃密機、攪拌機扭矩測量裝置、扭矩測量裝置、扭矩保護系統。

　　5、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測。

　　6、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測。

　　7、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測。

　　扭矩傳感器主要特點如下：

　　1、信號輸出靈活：可任意選擇波形─方波或脈沖波。

　　2、質量保證：檢測精度高、穩定性好、抗干擾性強。

　　3、方便使用：不需反復調零即可；連續測量正反扭矩。
