導讀：扭矩傳感器是在彈性軸的兩端安裝著兩組齒數、形狀及安裝角度完全相同的齒輪，在齒輪的外側各安裝著一只接近傳感器。

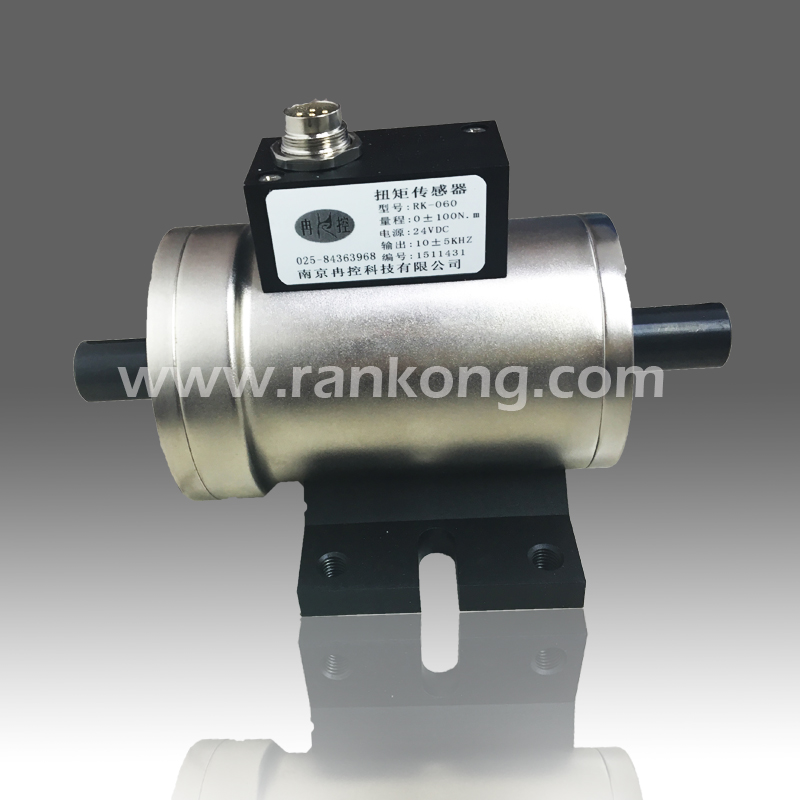

扭矩傳感器是在彈性軸的兩端安裝著兩組齒數、形狀及安裝角度完全相同的齒輪，在齒輪的外側各安裝著一只接近傳感器。當彈性軸旋轉時，這兩組傳感器就可以測量出兩組脈沖波，比較這兩組脈沖波的前后沿的相位差就可以計算出彈性軸所承受的扭矩量。扭矩傳感器，適合于動力設備與負載之間有足夠的距離，同時動力設備、負載是一個相對獨立體的所有旋轉動力系統，需用聯軸器將傳感器安裝于動力設備與負載之間，測量轉速精度高，性能穩定可靠，使用壽命長，信噪比高，抗干擾性好。

扭矩傳感器的兩種測量原理：

1、扭矩測量原理：動態扭矩傳感器有外部電源供電 , 經內部環形變壓器將能源感應到次極 , 再經整流濾波變換為高精度的直流電壓 , 供應變橋工作 , 當有扭力變化時 , 應變橋?qū)z測到的信號通過放大和壓頻轉換 , 再經過變壓器耦合傳遞到傳感器外部。

2、轉速測量原理：動態扭矩傳感器有兩種轉速測量方法 ,1. 光電碼盤測速 .2. 霍爾效應測速。這兩種方式都以傳感器旋轉一周輸出 60 個脈沖 , 再將脈沖轉換為頻率方波輸出。

扭矩傳感器主要用于：

1、電動機、發動機、內燃機等旋轉動力設備輸出扭矩及功率的檢測。

2、風機、水泵、齒輪箱、扭力板手的扭矩及功率的檢測。

3、鐵路機車、汽車、拖拉機、飛機、船舶、礦山機械中的扭矩及功率的檢測。

4、可用于污水處理系統中的扭矩及功率的檢測。

5、可用于制造粘度計。

6、可用于過程工業和流程工業中。

7、可以應用于實驗室，測試部門以及生產監控和質量控制。

扭矩傳感器安裝注意事項：

1、安裝時，扭力傳感器生產廠家，不能帶電操作，切莫直接敲打、碰撞扭矩傳感器。

2、聯軸器的緊固螺栓應擰緊，聯軸器的外面應加防護罩，無錫扭力傳感器，避免人身傷害。
